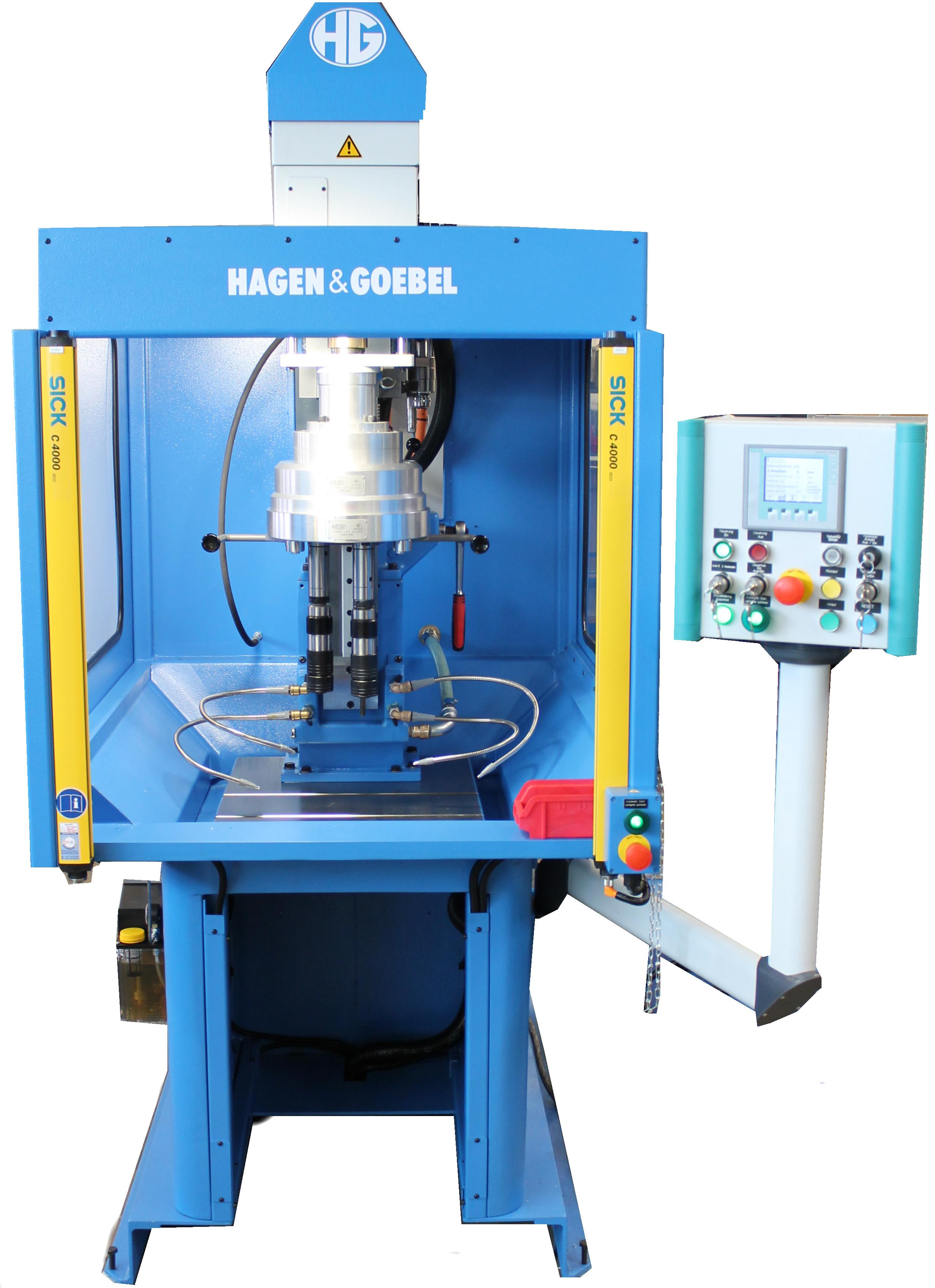

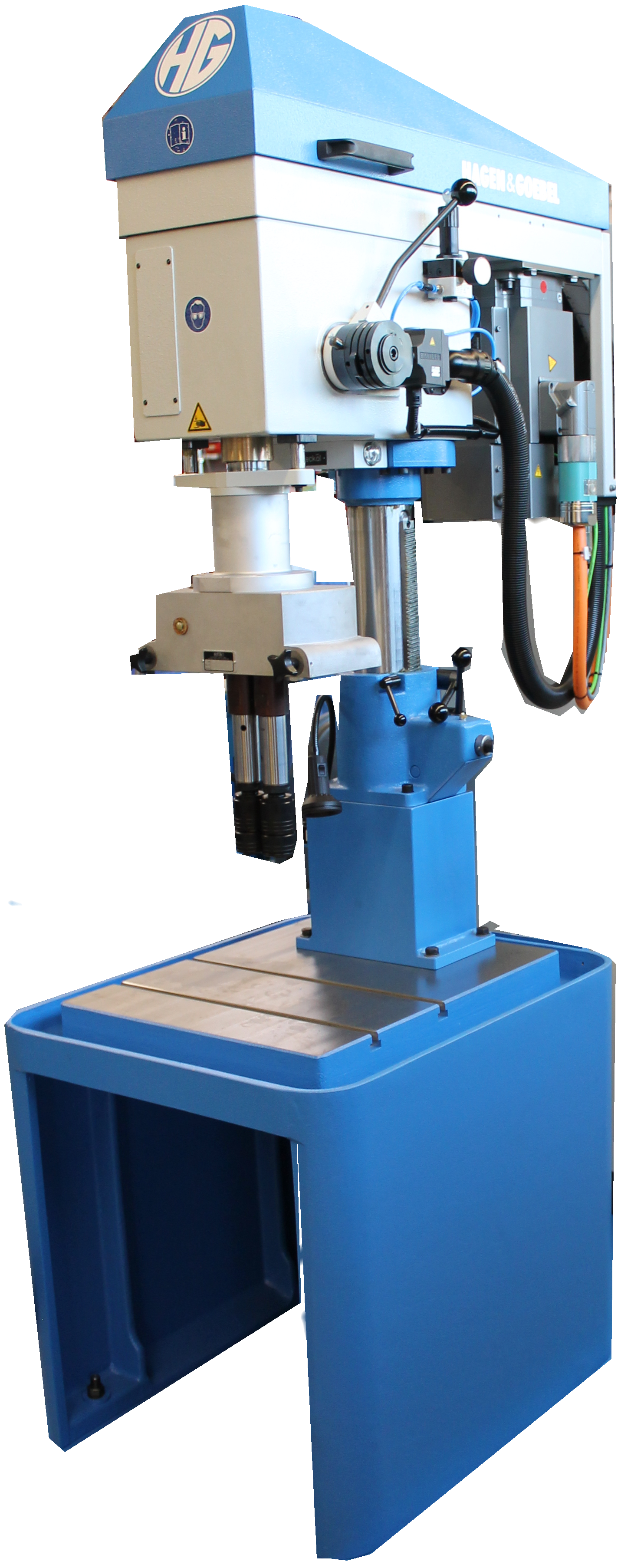

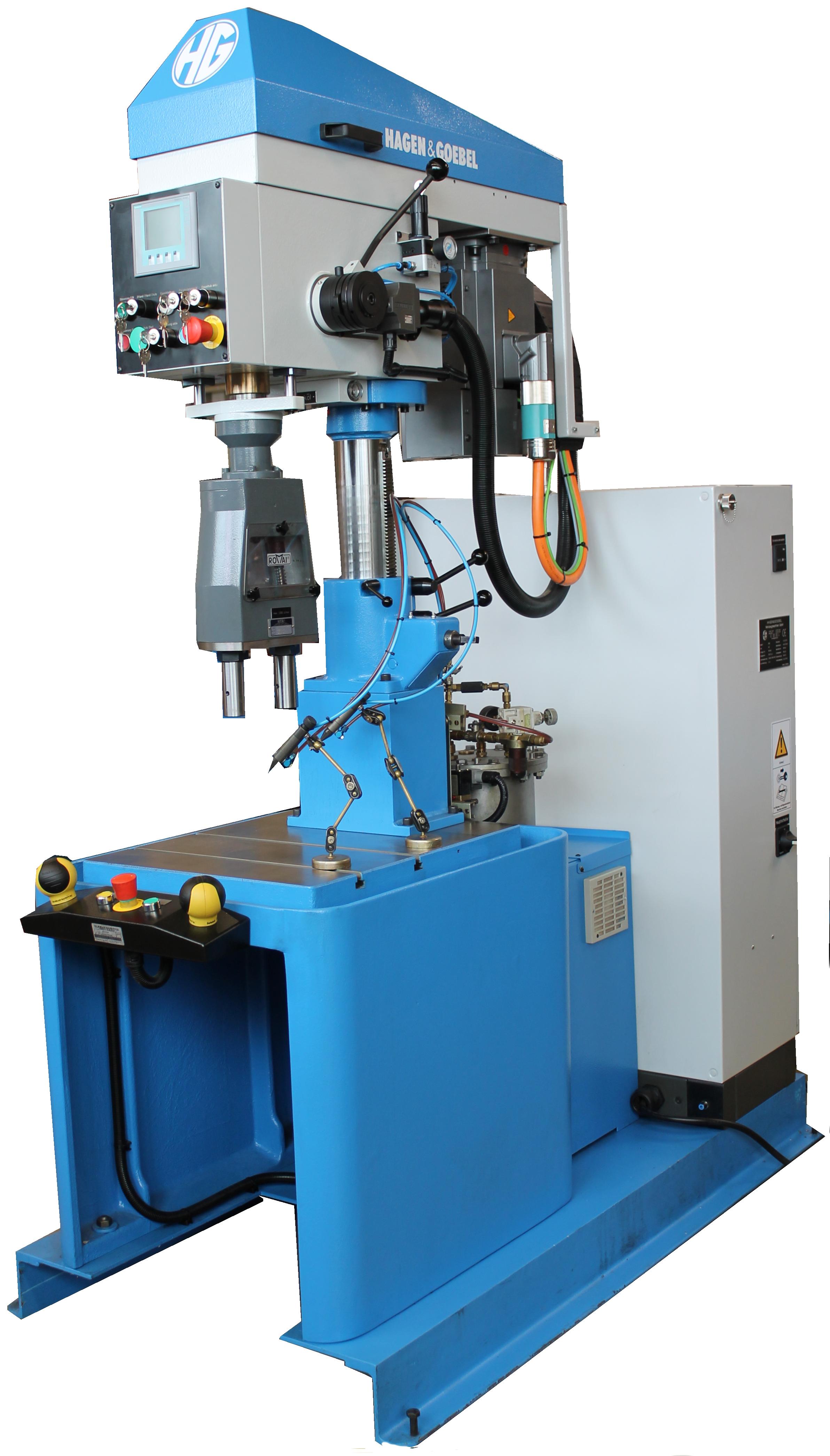

Gewindemaschine Typ HG-22 Servo

Bei dieser Baureihe gibt ein Hochleistungs-Servomotor mit Antriebsleistung 15 KW die Drehrichtung der Spindel vor. Die Spindeldrehzahl kann ohne Wechsel von Riemenscheiben an einem Display eingestellt werden. Ein Verschneiden von Gewinden in jegliches Material wird durch Verwendung der Leitpatroneneinrichtung verhindert.

Drehzahlbereich:

stufenlos bis 1800 1/min

Motorleistung:

ca. 15,0 KW (bei 100% ED)

Optionen u.a.:

Zweihandbedienung
Fußschalter
div. Ausladungen
Lampe

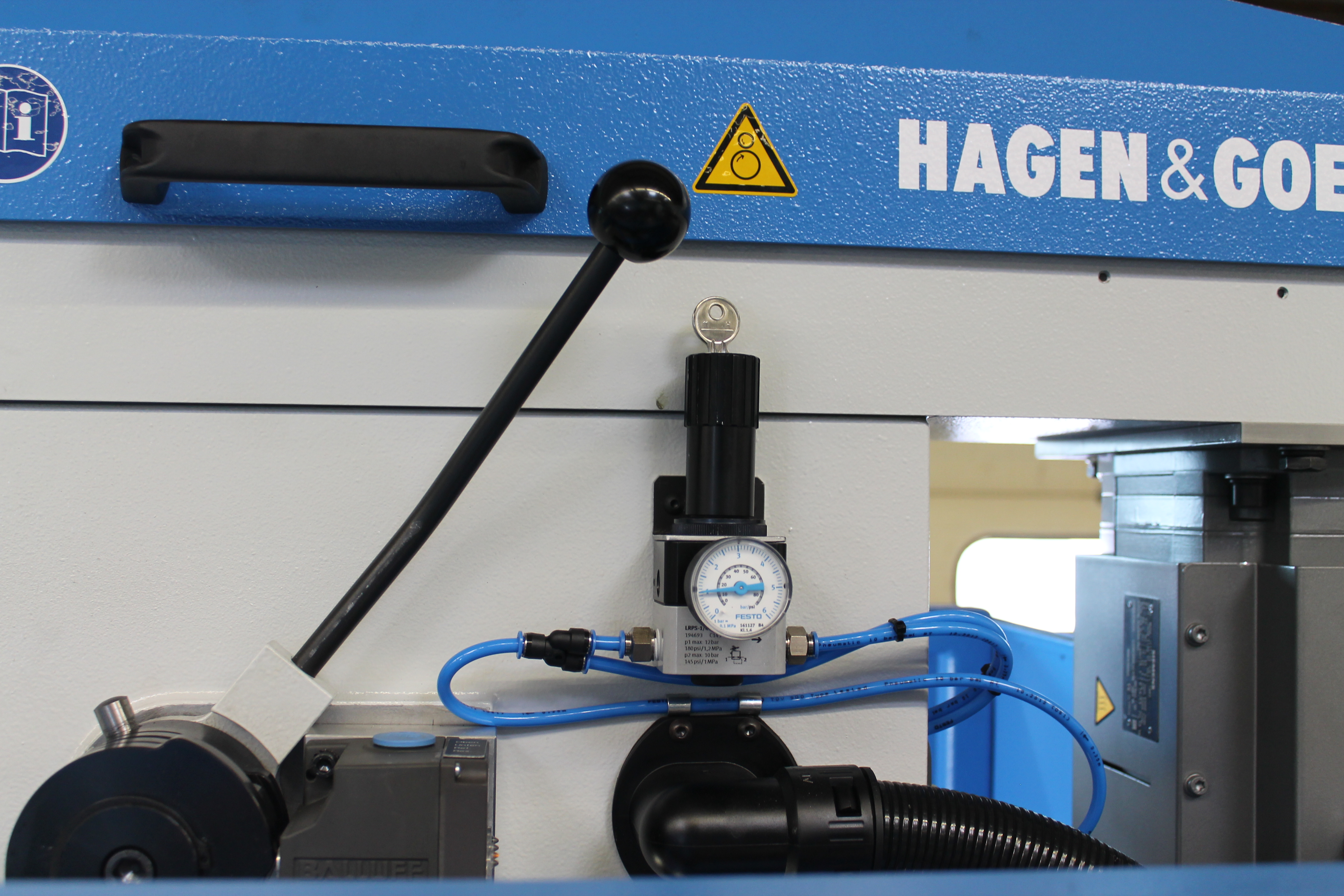

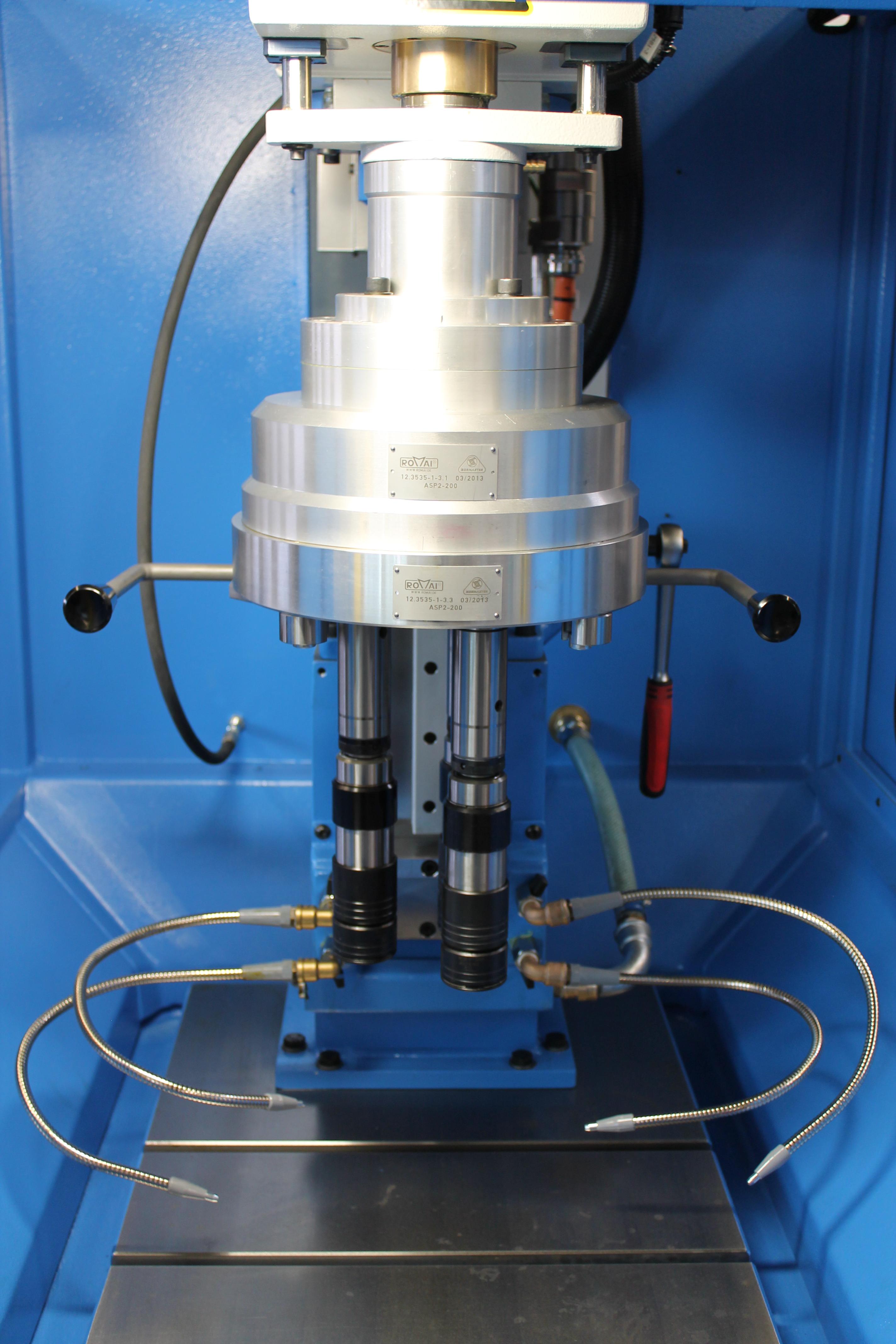

Mehrspindelkopf
Leitpatronen
Zentralschmierung

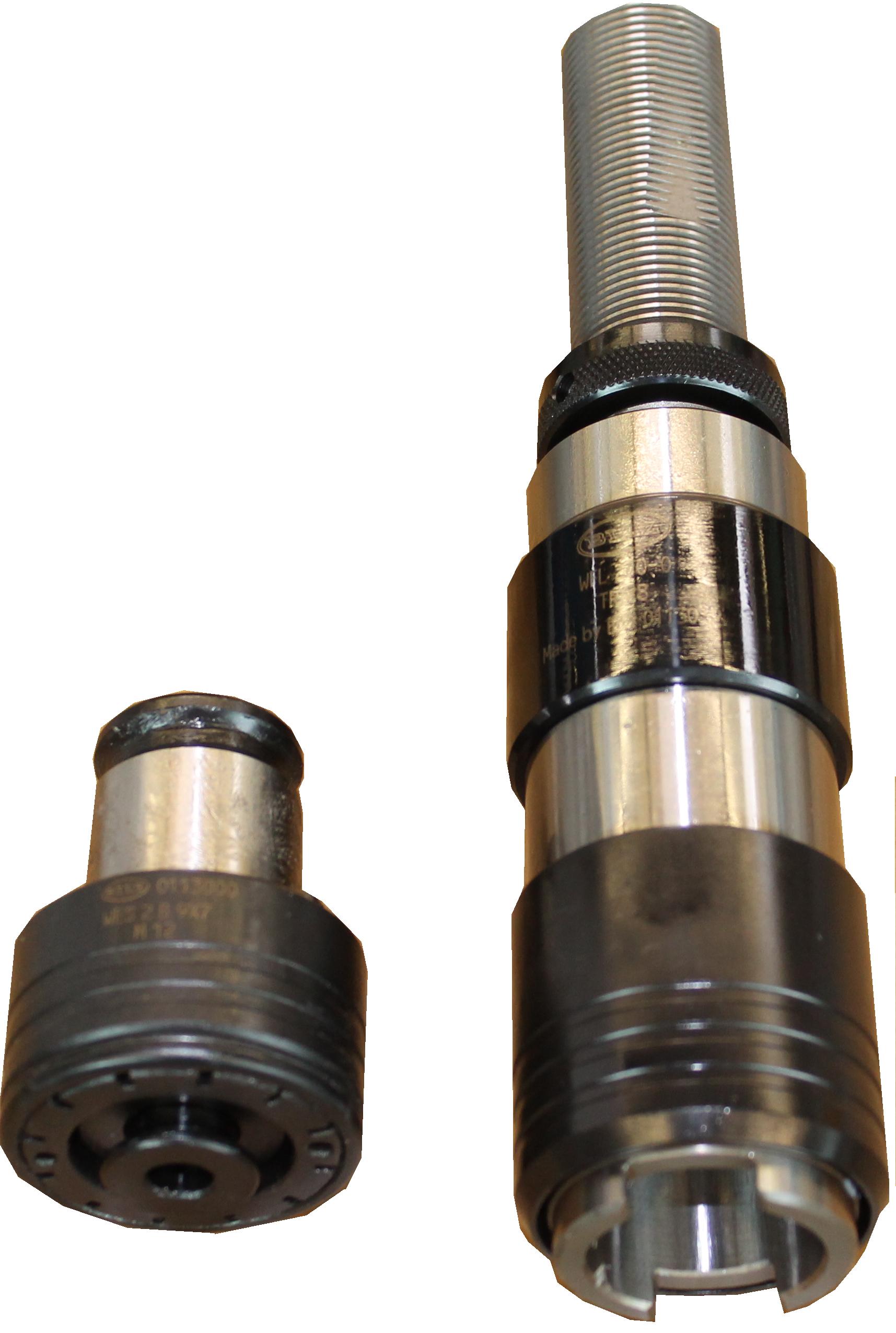

Gewindefutter
Kastenständer / Säule
Tischausführung
Schutzverkleidung

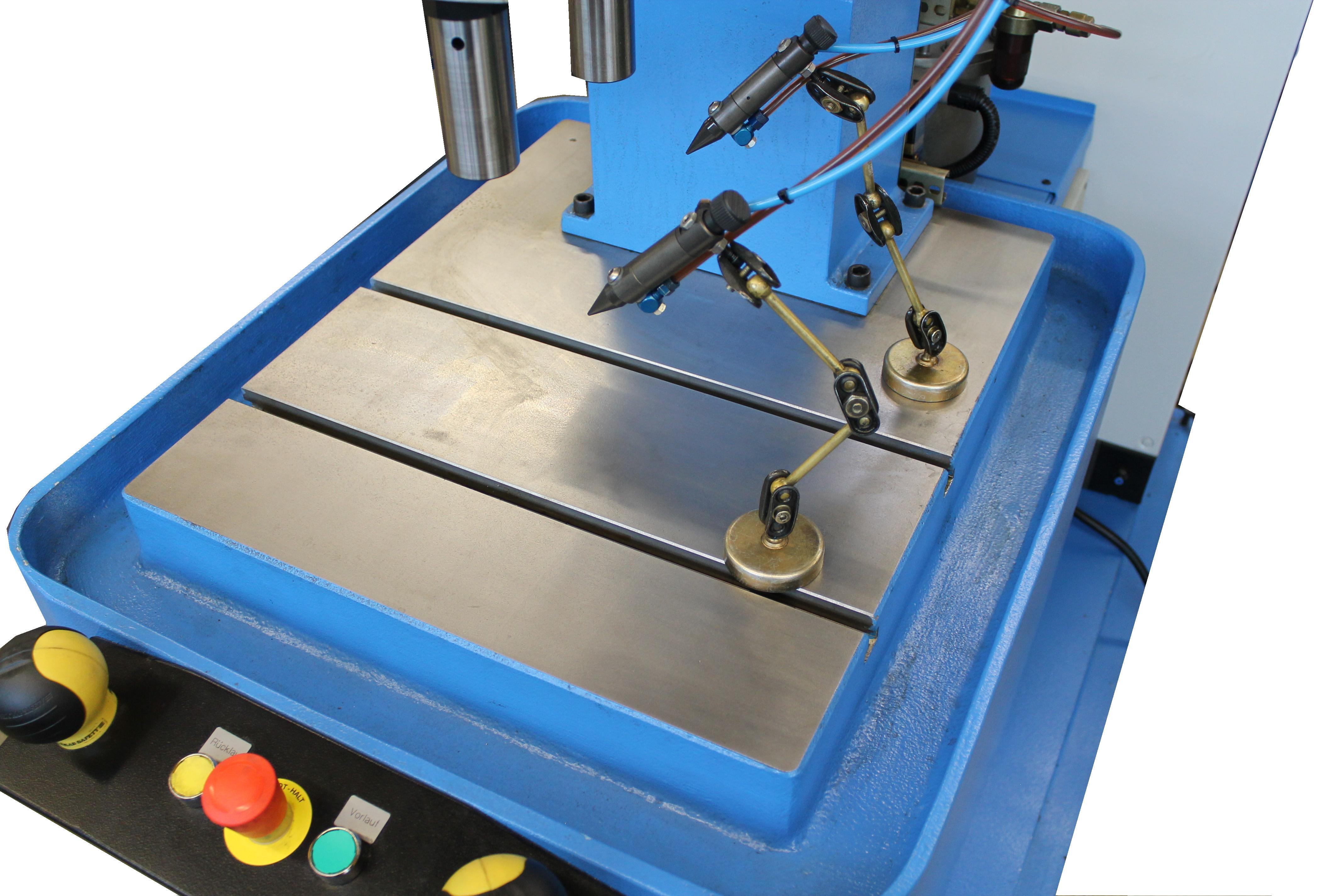

Minimalmengen Schmiersysteme, Vollstrahl-Kühlanlagen

Schneidbereich:

M6-M22 in Stahl
M6-M22 in Gusseisen
M6-M22 in Leichtmetall und Messing

Produktbeschreibung:

Automatische Gewindemaschine Typ HG-22 Servo herunterladen

Maßblätter/Konstruktionsdateien:

Automatische Gewindemaschine Typ HG-22 Servo herunterladen
