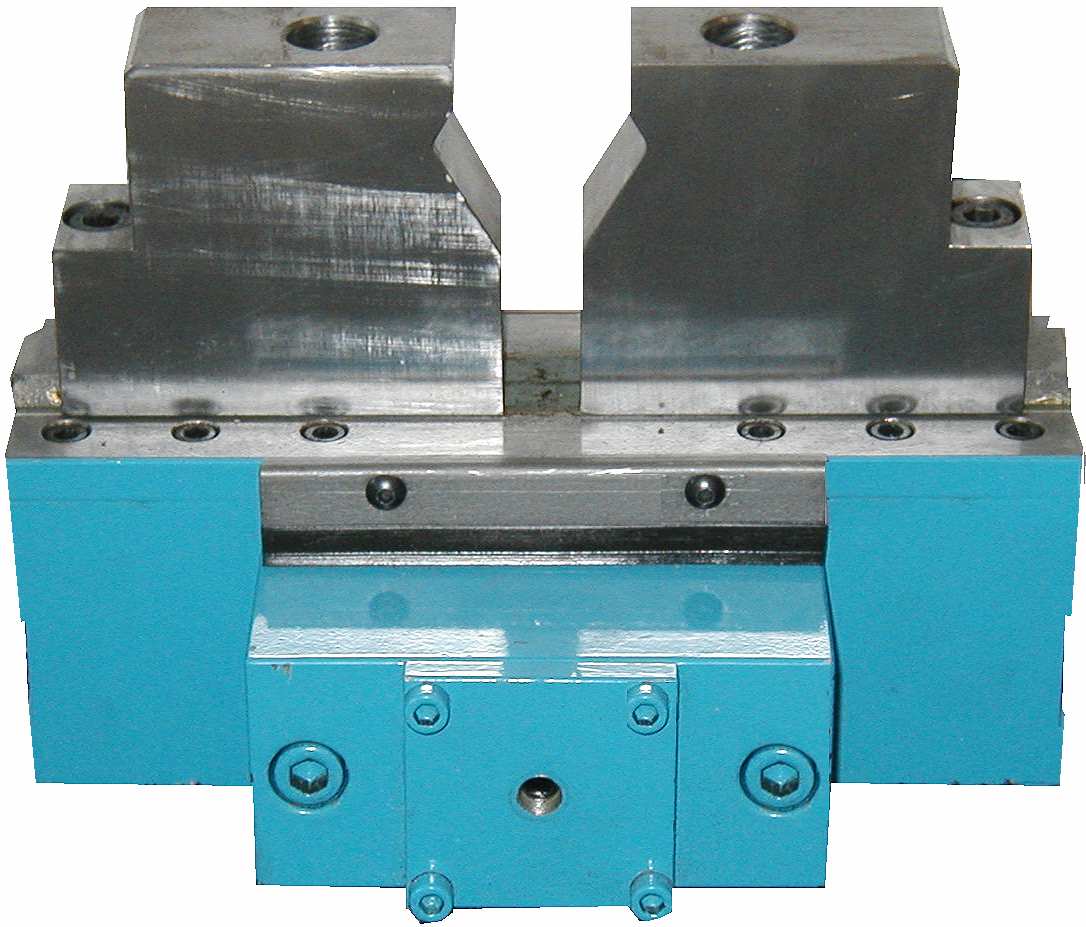

Zentrierspannstock PZ80 in pneumatischer Ausführung

Gesamthub:

9mm je Backe

Spannbereich:

Ø 5,0 bis 80,0mm (Backenwechsel notwendig)

Spannkraft:

2200, 4400, 6600, 8800, 11000N bei 7bar (je nach Ausrüstung)

Zentriergenauigkeit:

+/- 0,05mm

Produktbeschreibung:

Pneumatischer Zentrierspannstock Typ PZ80 herunterladen

Maßblätter/Konstruktionsdateien:

PZ80 herunterladen
