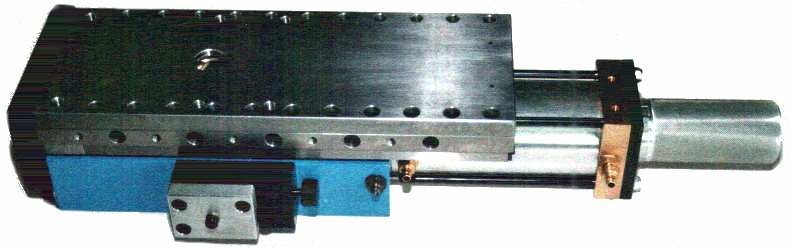

Vorschubeinheit Typ W75 / H75

Komponenten

Bearbeitungseinheiten
- Spindeleinheiten
  - BF 2
  - BF 3
  - BF 3 breit
  - BF 4
  - BF4b
  - BF 5
  - BF 5 breit
  - BF 6
  - Motorspindeln
- Pinolenbohreinheiten
  - P 08
  - Py 16
- Planzugeinheiten
  - PSE 3
  - PSE 4
  - PSE 4 breit
  - PSE 5
  - PSE 6
- Fräsaggregate
- Gewindeeinheiten
- Vorschubeinheiten
  - W60 / H60
  - W75 und H75
  - H100
  - H160
  - H200
  - H242
  - H300
  - H350
  - H400
  - H480
  - H630
  - H720
- Bearbeitungseinheiten in Sonderbauformen
  - HG-834
  - HG-838
  - HG-810
  - HG-826
  - HG-828
  - HG-829
  - HG-833
  - HG-848
  - 2-seitige Endenbearbeitung
    - HG-817
    - HG-860
- Winkelschlitten, 3-achsig handverstellbar
  - Hub 37/37/37mm
  - Hub 60/60/37mm
Werkstück-Spanntechnik
- Zentrierspannstöcke
  - manuell
    - V2
    - V2/P
    - V6
    - V6/P
  - pneumatisch
    - PZ80
    - PZ100
    - PZ130
  - hydraulisch
    - PZ130
    - PZ250-Hy
    - PZ330-Hy
    - PZ330-TS
    - PZ400-Hy
    - PZ440-Hy
    - PZ500-Hy
    - V2-Hy
    - V6-Hy
- Spannstöcke mit einer festen und einer beweglichen Backe
  - SO 80
  - SO 100
  - SO 100/2
- Sonderspannsysteme
- Wellenvorauflage
  - Wellenvorauflage
- Reitstöcke
  - manuell
    - MK-3
    - MK-4
    - MK-5
    - MK-6
  - pneumatisch
    - MK-3
    - MK-4
    - MK-5
    - MK-6
  - hydraulisch
    - MK-3
    - MK-4
    - MK-5
    - MK-6

Maschinen

sonstige Produkte

Antrieb:

hydropneumatisch, hydraulisch, Kugelrollspindel

Axialkraft:

2.300N bei 7bar, 5.000N bei 25bar (hydr.), ca.5.000N (Kugelrollspindel)

Hub:

max. 80, 110, 160mm

Eilgang:

6.000 mm/min. bei W75
4.000 mm/min. bei H75
ca.10.000mm/min bei Kugelrollspindel

Arbeitsgang:

20-2000 mm/min frei einstellbar (hydropneumatisch, hydraulisch)
frei wählbar (Kugelrollspindel mit NC-Antriebsmotor)

Führung:

Hochleistungs-Rollenführung (W75)
Flachführung mit Turcite-Belag, nachstellbar (H75)

Endschalter:

2, 3, 4 Endlagen

Passende Spindeleinheiten:

EBS08
BF2
BF3

Produktbeschreibung:

Vorschubeinheit Typ W75 / H75 herunterladen

Maßblätter/Konstruktionsdateien:

Vorschubeinheit Typ W75 / H75 herunterladen
