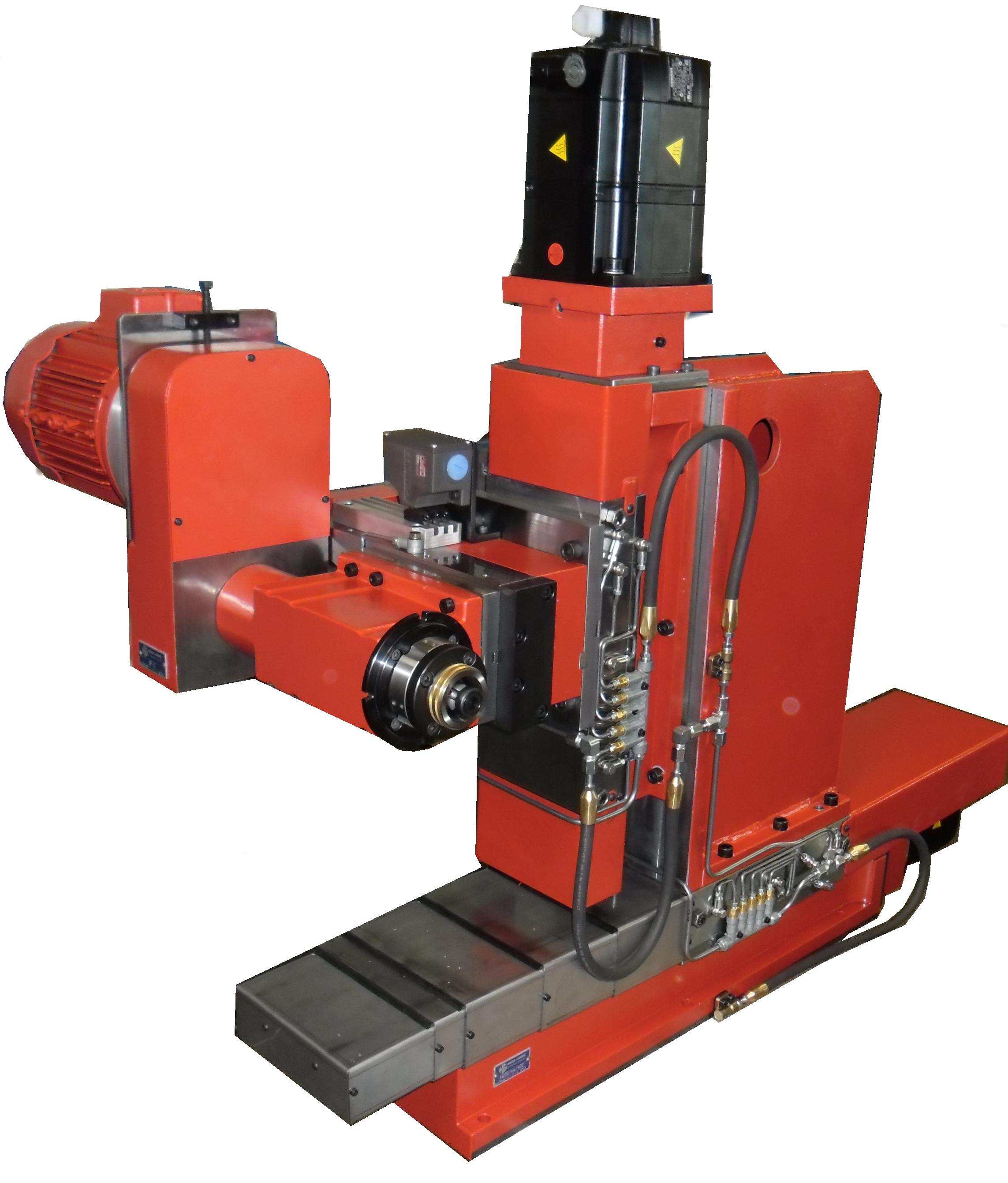

Spindeleinheit:

BF3

Antriebsmotor:

Normmotor bis 2,2KW, Servoantrieb

Spindelnase:

Spannzangenaufnahme
MK3 – Aufnahme ähnlich DIN 228
SK30 (40) – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 50 (40, 63)
Flanschaufnahme

Sonderausf.:

Getriebe, innere Kühlmittelzufuhr, automatischer Werkzeugspanner (pneumatisch)

Vorschubachsen

Horizontale Achse -Z-

H75 mit Schlittenbreite etwa 130mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Vertikale Achse -Y-

H160 mit Schlittenbreite etwa 160mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor
inkl. massiven und stark ausgesteiften Vertikalständer (Schweißkonstruktion)

Horizontale Achse -X-

H200 mit Schlittenbreite etwa 200mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Sonderausführungen:

Motoranbau in Z-Laterne, geschwenkt Führungsbahnabdeckungen, Zentralschmierung, Endschalterblöcke

Produktbeschreibung:

3-Achs-Fräsaggregate, horizontal Typ BF3 herunterladen
