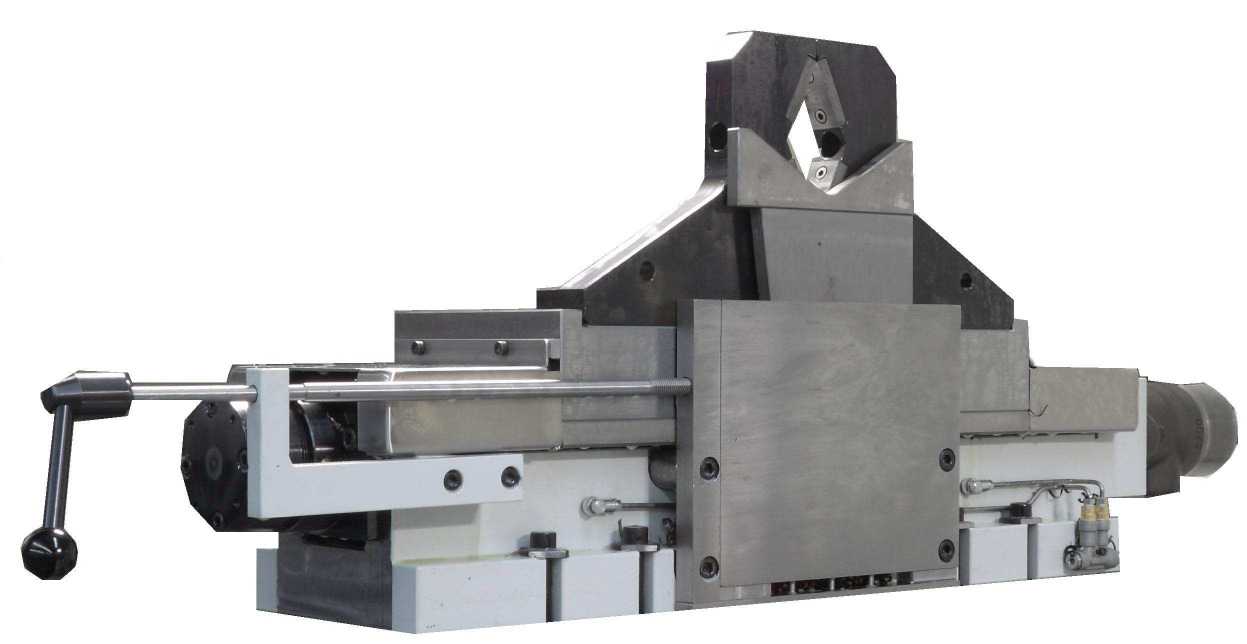

Zentrierspannstock, hydraulisch PZ330-TS

Funktionsprinzip:

Die Bewegung und Spannkrafterzeugung erfolgt über einen Hydraulikmotor und eine Trapezgewindespindel.

Gesamthub:

115 mm je Backe

Spannbereich:

Ø 20 bis 330mm (Backenwechsel notwendig)

Spannkraft:

max. 20.000N bei 95bar

Backen:

Ø 20 - 80 mm
Ø 80 - 250 mm
Ø 250 - 330 mm

Produktbeschreibung:

Hydraulischer Zentrierspannstock Typ PZ330-TS herunterladen

Maßblätter/Konstruktionsdateien:

PZ330-TS herunterladen
