Motor:

Normmotor 7,5-18,5KW
Servoantrieb

Spindellagerung:

Kegelrollenlagerpaar vorn d=Ø 100 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 100 mm
Rillenkugellager hinten

Abdichtung:

Labyrinthring, Sperrluftanschluß

Spindelnase:

SK50 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 100
Flanschaufnahme
automatischer Werkzeugspanner, hydraulisch betätigt
Drehdurchführung für innere Kühlmittelzufuhr

Riementrieb:

Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar

Drehzahl:

ca. 375-6000 1/min. ca. 8.000 1/min (Servo)

Einbaulage:

horizontal oder vertikal, Spindelnase nach unten

Sonderausführung:

Getriebe 1:4,875

Passende Vorschubeinheit:

H350, H400

Produktbeschreibung:

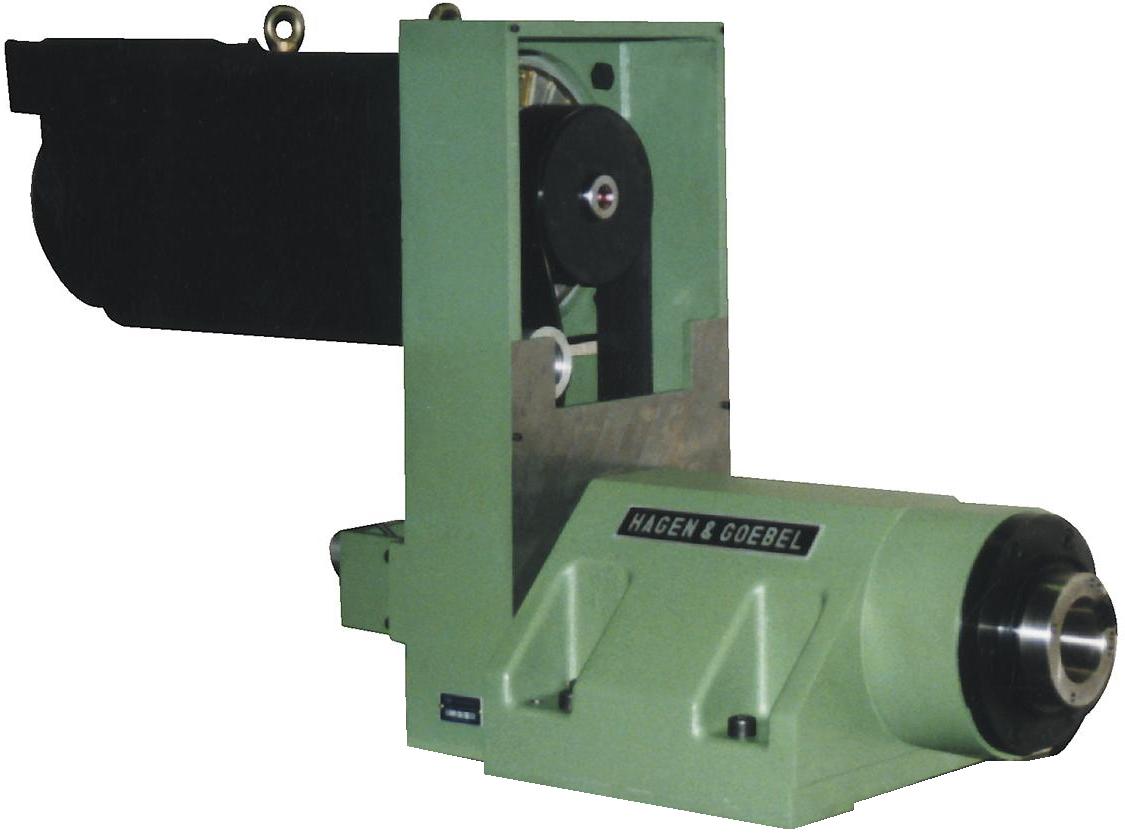

Spindeleinheit Typ BF 5 breit herunterladen

Maßblätter/Konstruktionsdateien:

Spindeleinheit Typ BF 5 breit herunterladen
