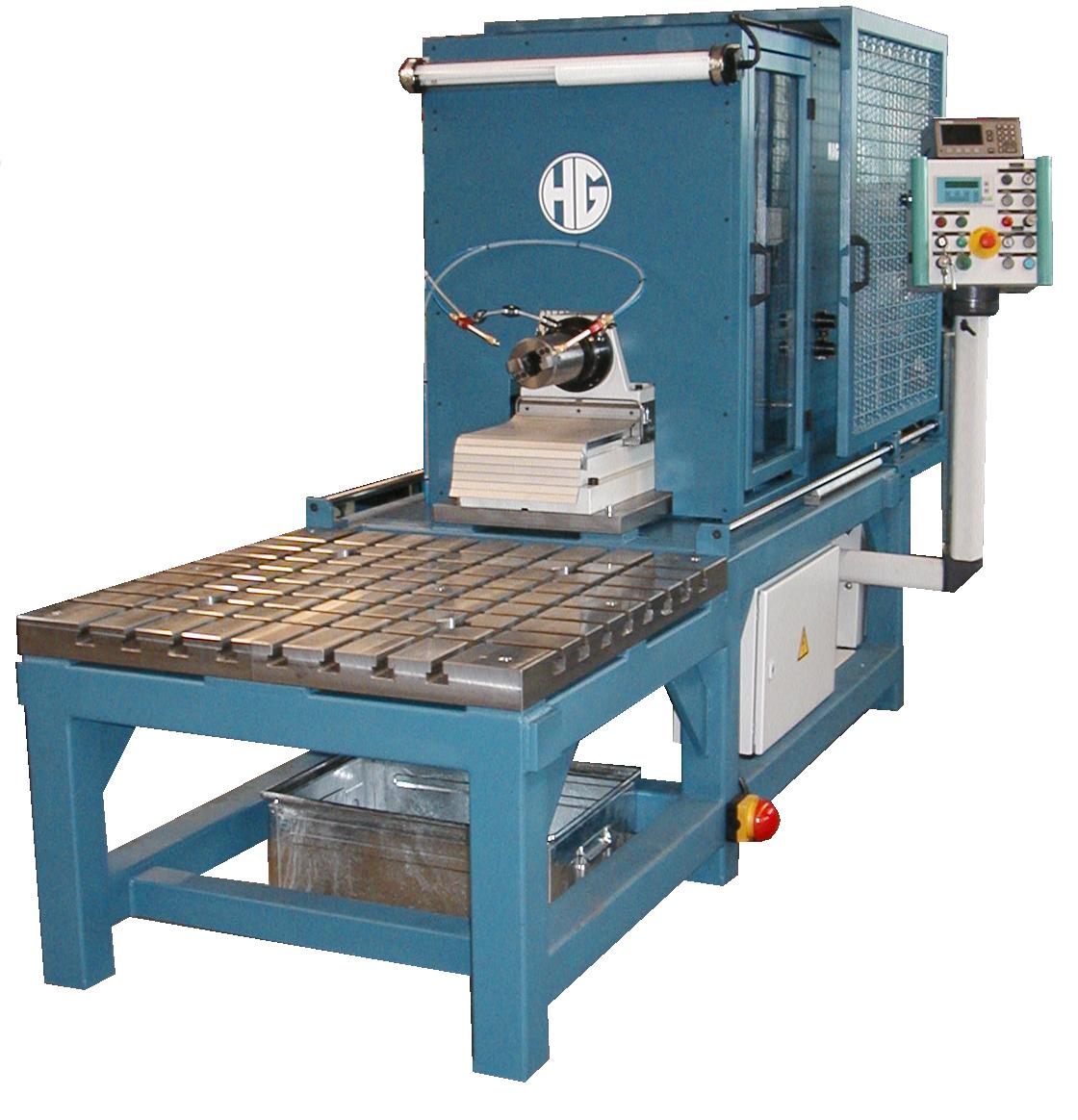

Einseitige Endenbearbeitungsmaschine zur Schwerzerspanung HG-844
Endenbearbeitungsmaschine zum Absetzen und Fasen mit Gühring HM-Endenbearbeitungsköpfen
Beschreibung des Hagen & Goebel Leistungsumfangs
- Maschinenbett in Rohrrahmenausführung mit massiven Aufbauplatte für Bearbeitungseinheit
- 1 hydraulische Bohreinheit Typ BF5-H300 mit Frontspannsystem HSK-C Gr. 80, 7,5 KW und max. Hub 300mm, Spindeldrehzahl frei regelbar max. ca. 4.000 1/min.
- 1 Aufbauplatte kundenspezifisch, hier 1.000*1.000mm mit T-Nuten-Raster (Abstand 70mm) alternativ Ausrüstung mit Zentrierspannstöcken Typ Pz .. möglich
- Minimalmengen-Schmiersystem mit 2 Sprühdüsen
- Elektronische Steuerung Siemens S7 mit funktionalen Bedienfeld und Frequenzumrichter
- Heidenhain Längenmaßstab mit Anzeige- und Steuerungssystem der Vorschubachse
- Kapselung der Maschine zum Schutz des Bedienpersonals vor Spänen und Emissionen, hier Spezialausführung für kundenspezifische Anforderungen
- Seitliche Einrichttür zum leichten Wechsel der Werkzeuge und Einrichten der Maschine
- Technisch vorbereitet zum Aufbau von Hagen & Goebel Gewindeeinheiten
Rohre, Stangen beliebiger Länge
Unterbau,
massive Schweißkonstruktion
1* Bearbeitungseinheit BF5-H300, Hub 300mm
T-Nuten Rasterplatte 1000*1000mm für kundenspezifische Vorrichtungen Kühlmittelanlage / Minimalmengenschmierung
Spänebehälter unterhalb eingeschoben Hydraulische- und elektrische Anlage Basis S7
Umhausung nach UVV und CE in Sonderausführung
Werkstück einlegen
Startknopf drücken
automatischer oder manueller Ablauf
Absetzen, Fasen, ...
Werkstück entspannen und entnehmen
