Antrieb:

Drehstrom-Normmotor PNenn= 0,55 – 2,2KW

Spindellagerung:

Kegelrollenlagerpaar vorn d=Ø 40 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 40 mm
Rillenkugellager hinten

Abdichtung:

Wellendichtring, Labyrinthring, Sperrluft

Spindelnase:

Spannzangenaufnahme

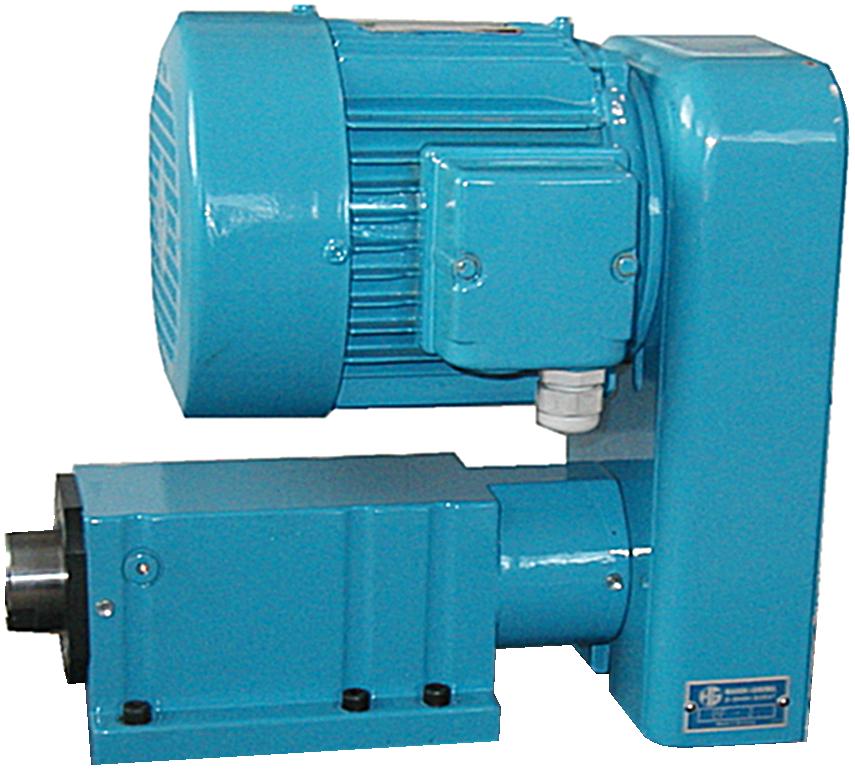

MK3 – Aufnahme ähnlich DIN 228
SK30 (40) – Aufnahme ähnlich DIN 2079

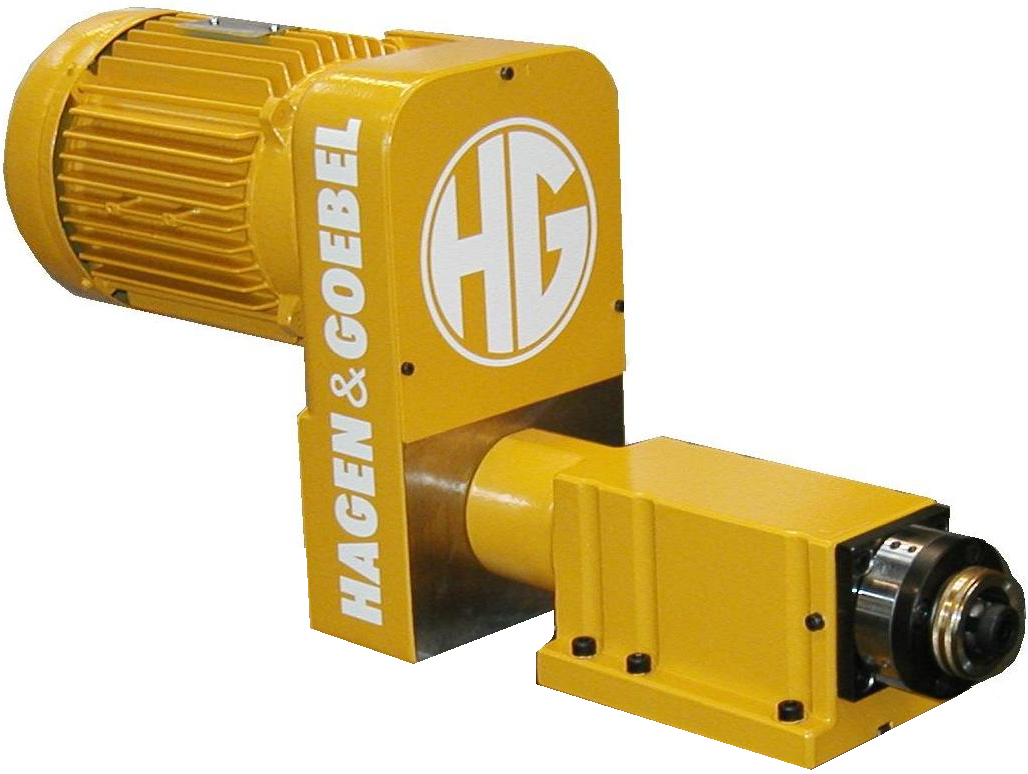

Frontspannsystem HSK-C Gr. 50 (40, 63)

Riementrieb:

Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar

Einbaulage:

horizontal oder vertikal, Spindelnase nach unten

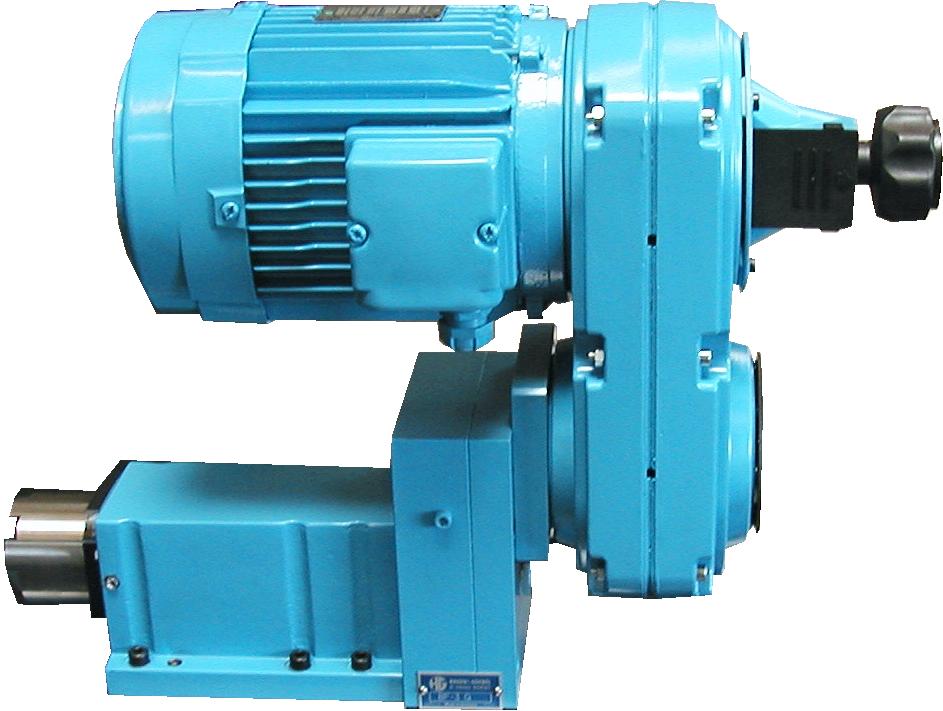

Getriebe:

alternativ 1:2,5 oder 1:4 ins Langsame möglich

Passende Vorschubeinheit:

H75, W75, H100, H160

Produktbeschreibung:

Spindeleinheit Typ BF 3 herunterladen

Maßblätter/Konstruktionsdateien:

Spindeleinheit Typ BF 3 herunterladen
