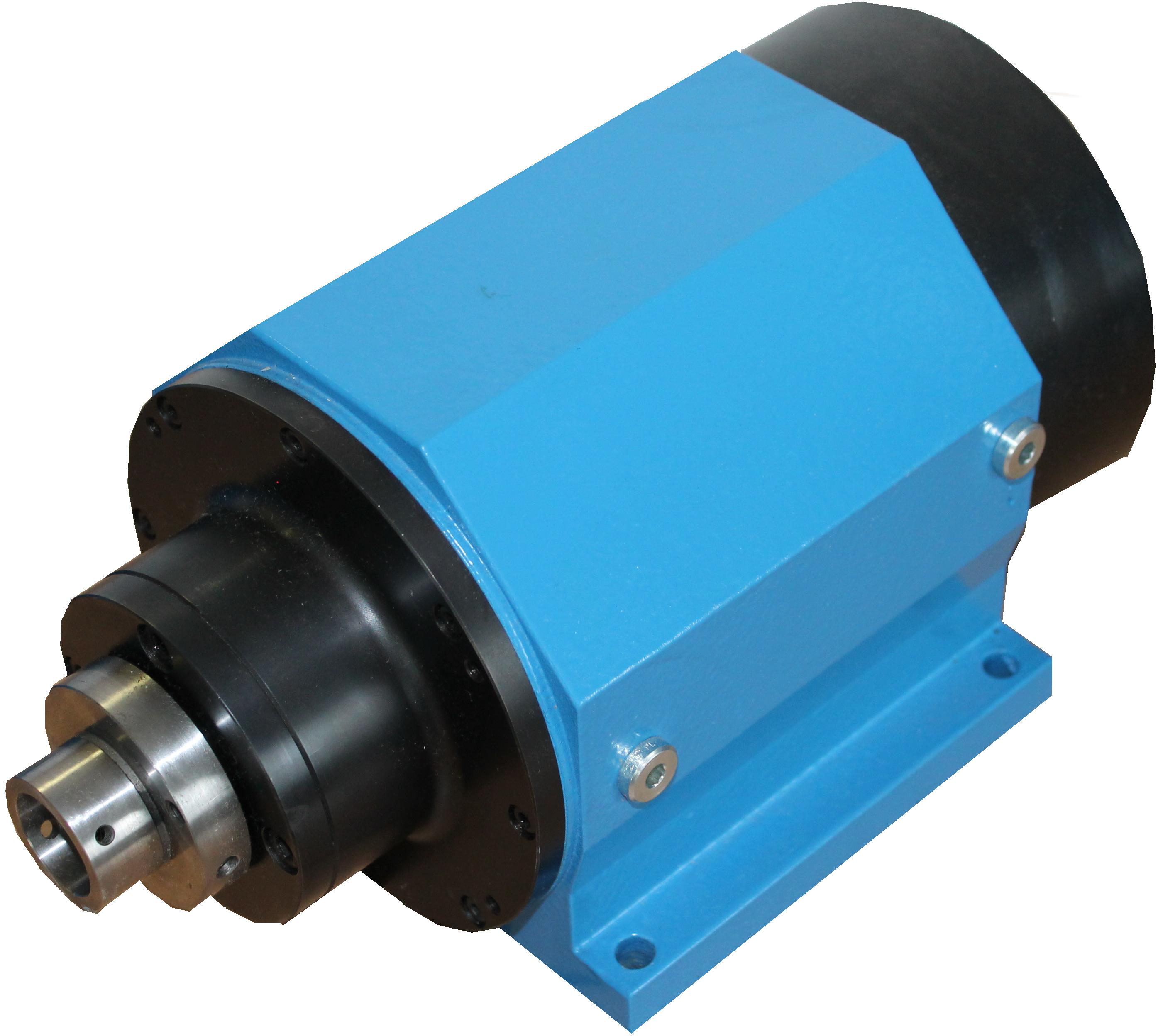

Die Motorspindel MS-08 wurde für Anwendungen in der Hochgeschwindigkeitsbearbeitung (HSC) entwickelt.

Einsatzgebiete:

- Fräsen mit hohen Drehzahlen in NE-Metalle, Kunststoffe, Holz
- Bohren mit kleinen Vollhartmetall Bohrern in NE- Metalle, Kunststoffe, Holz

max. zul. Axialkraft:

ca. 1.000 N

mögl.Leistung Pmax.:

ohne Kühlung ca. 1,05 kW
mit Luft-Kühlung ca. 1,4 kW
mit Druckluft-Kühlung ca. 2,0 kW
mit Wasser-Kühlung ca. 2,5 kW

max. Kippmoment:

7,77 Nm (3100 U/min)

Nenndrehzahl (167 Hz):

5.000 U/min

max. Drehzahl (1000 Hz):

30.000 U/min (P ca. 1,1 kW)

Wergzeugaufnahme:

HSK-C Gr.32

Spannsystem:

Frontspannsystem Gühring, oder Röhm

Lagerung:

Präzisionsspindellagerpaar, vorn ø25mm, weite O-Anordnung Präzisionsschrägkugellager, hinten ø 17mm

max. Drehzahl:

30.000 U/min bei Fettschmierung
47.000 U/min bei Öl-Nebel-Schmierung

weitere Ausführungen und Optionen auf Anfrage

Produktbeschreibung:

Motorspindel Typ MS-08 herunterladen
