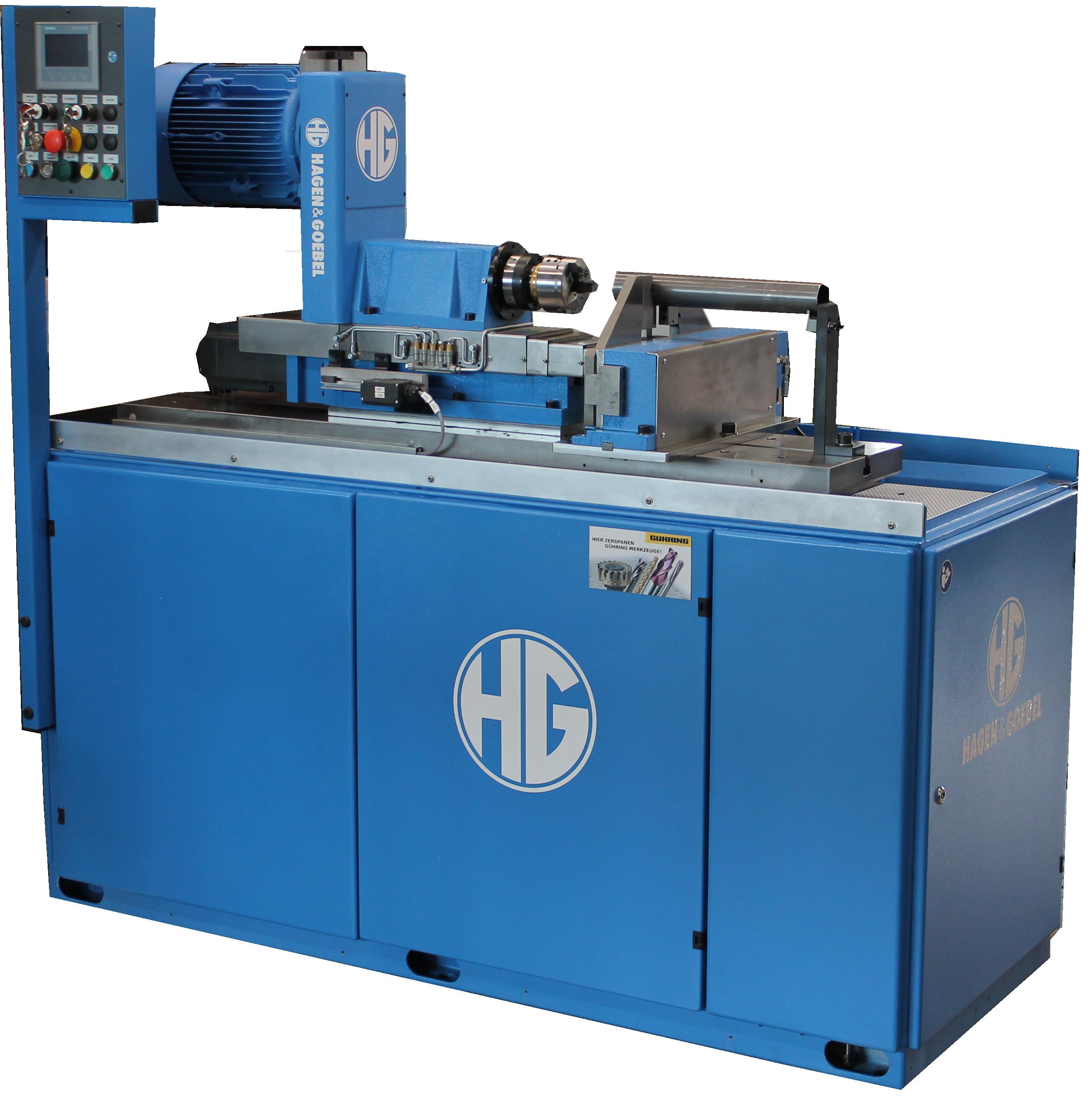

Endenbearbeitungsmaschine Typ E1S-150CNC

(Neumaschine 2019; nur zur Probebearbeitung / Messe EMO 2019 betrieben)

Auf Wunsch kann die Maschine natürlich an die Erfordernisse des Kunden angepasst werden.

Motorisierung:

Spindelmotor 5,5 KW, Drehzahl über Frequenzumrichter einstellbar

Vorschubschlitten (Z-Achse):

Hub max.150mm, gesteuert über NC-Antriebsmotor

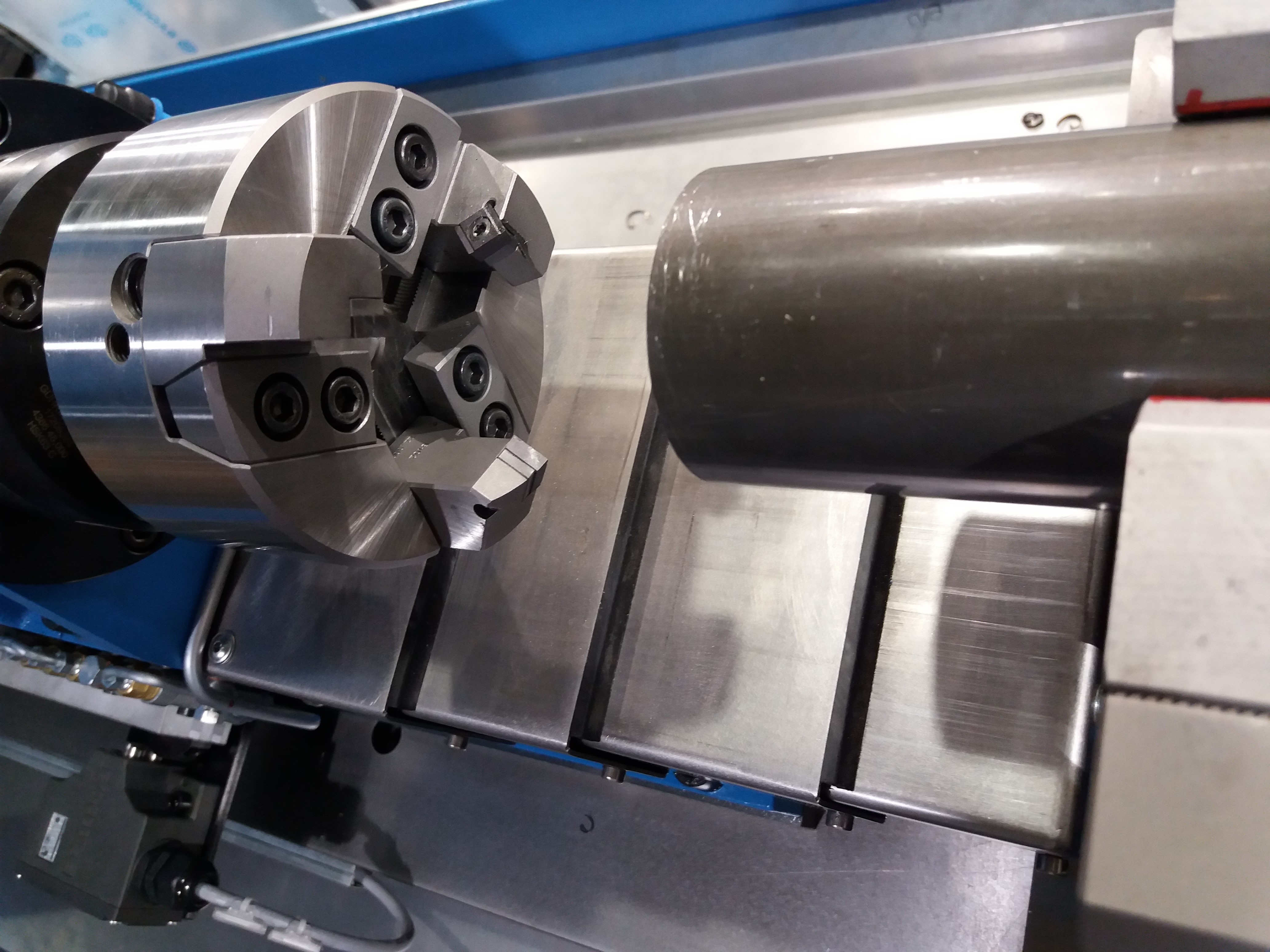

Spannstock:

pneumatischer Zentrierspannstock Typ PZ130, möglicher Spanndurchmesser ca. 6-130mm

Maschinensteuerung:

einfach programmierbare CNC Steuerung mit Hagen & Goebel Spezialsoftware für Endenbearbeitungsmaschinen (Details siehe Standard-Katalog E1S)

Baujahr:

2019

Sonstiges:

manuelle Werkzeugaufnahme HSK-C Gr.63
ohne Umhausung
=> Anpassungen der Maschine auf Kundenwunsch können optionell realisiert werden.

Produktbeschreibung:

Prospekt CNC Endenbearbeitungsmaschine E1S herunterladen

Anwendungsbeispiel Endenbearbeitungsmaschine E1S herunterladen
