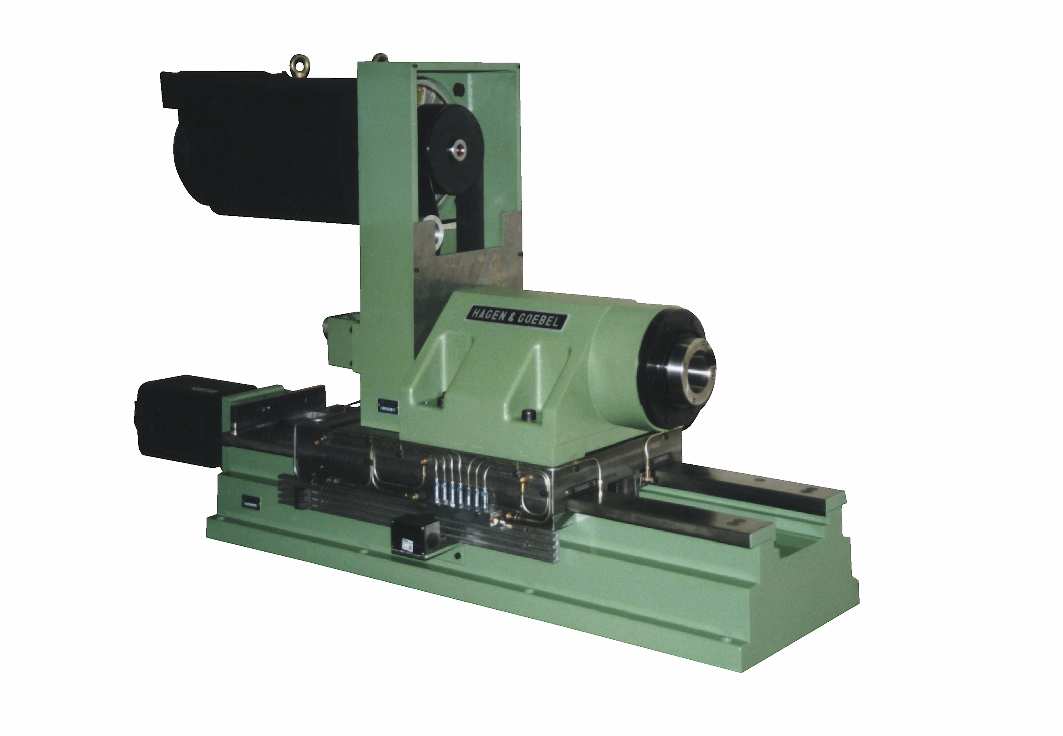

Vorschubschlitten Typ H350

Vorschubschlitten Typ H350
Antrieb:
hydropneumatisch, hydraulisch, Kugelrollspindel
Axialkraft ca.:
5.500N bei 7bar
12.000N bei 60bar (hydr.)
18000N (Kugelrollspindel)
Hub max.:
200, 400, 600, …mm

Eilgang ca.:
4000 mm/min,
10-15m/min (Kugelrollspindel)
Arbeitsgang:
frei einstellbar
Regelbereiche:
10-200 mm/min.
10-400 mm/min. (Standard)
40-400 mm/min.
60-600 mm/min.
120-1200 mm/min.
Führung:
Flachführung mit Turcite Belag, nachstellbar
Endschalter:
2, 3, 4 Endlagen
Schlittenbreite:
H350 ca. 350mm

Passende Spindeleinheiten:
BF5breit (schmale Ausführung) und kleinere Baugrößen


Maßblätter/Konstruktionsdateien:
