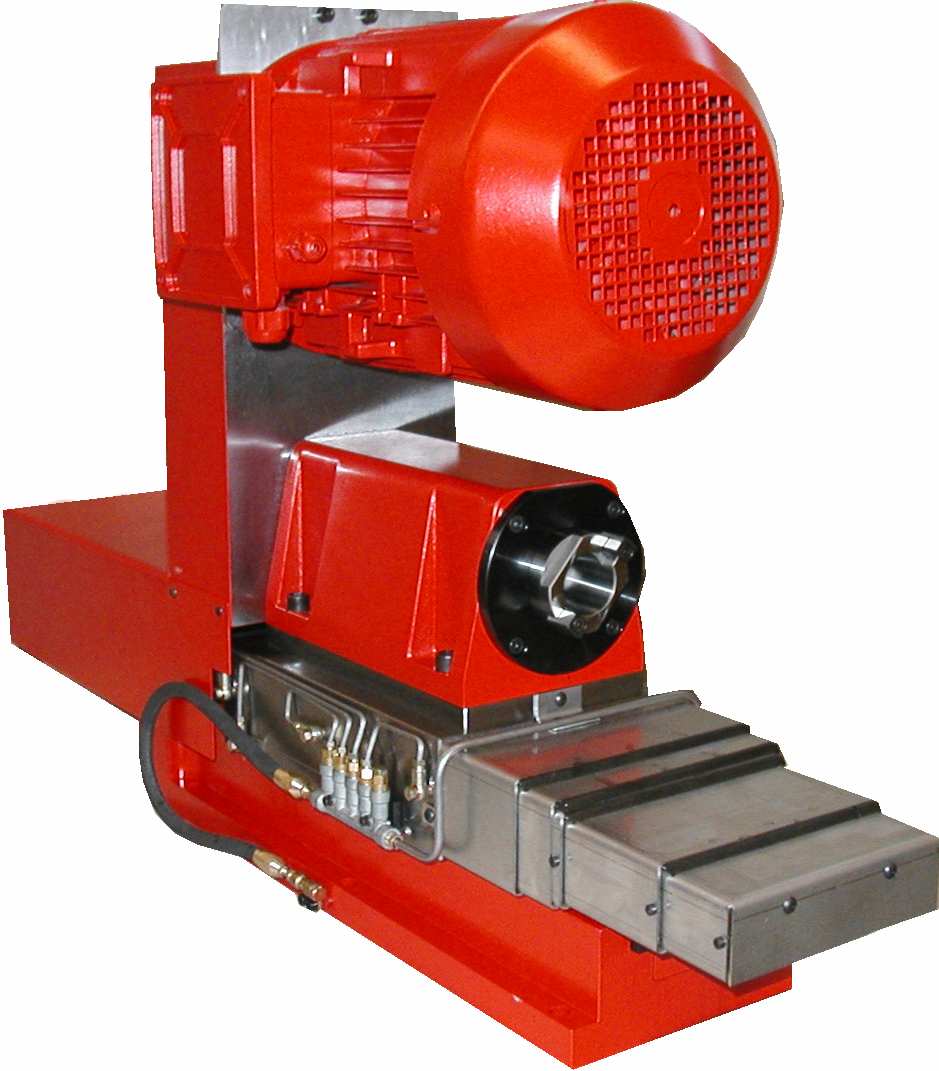

Vorschubeinheit Typ H200

Vorschubeinheit Typ H200
Antrieb:
hydropneumatisch, hydraulisch, Kugelrollspindel
Axialkraft ca.:
4.000-11.000N bei 7bar (hydropneumatisch)
12.000N bei 60bar (hydr.)
12.000N (Kugelrollspindel)
Hub max.:
100, 150, 200, 300, 400, 600, ..mm
Eilgang ca.:
4.000 mm/min,
10-15m/min (Kugelrollspindel)
Arbeitsgang:
frei einstellbar
Regelbereiche:
10-200 mm/min.
10-400 mm/min. (Standard)
40-400 mm/min.
60-600 mm/min.
120-1200 mm/min.
Führung:
Flachführung mit Turcite Belag, nachstellbar
Endschalter:
2, 3, 4 Endlagen
Schlittenbreite:
H200 ca. 200mm
Passende Spindeleinheiten:
BF4 und kleinere Baureihen


Maßblätter/Konstruktionsdateien:
