Spindeleinheit:

BF3 breit

Antriebsmotor:

Normmotor bis 4,0KW, Servoantrieb

Spindelnase:

SK30 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 50 (63)
Flanschaufnahme

Sonderausf.:

automatische Werkzeugspanner, innere Kühlmittelzufuhr

Vorschubachsen

Vertikale Achse -Z-

H160 mit Schlittenbreite 160mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor
inkl. massiver und stark ausgesteifter Konsole

Horizontale Achse -Y-

H300 mit Schlittenbreite 300mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor
inkl. massiven und stark ausgesteiften Vertikalständer (Schweißkonstruktion)

Horizontale Achse -X-

H400 mit Schlittenbreite 400mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Sonderausführungen:

Motoranbau in Z-Laterne, 180 Grad geschwenkt, Führungsbahnabdeckungen, Zentralschmierung, Endschalterblöcke, Spindeldrehzahl max. 15.000 1/min.

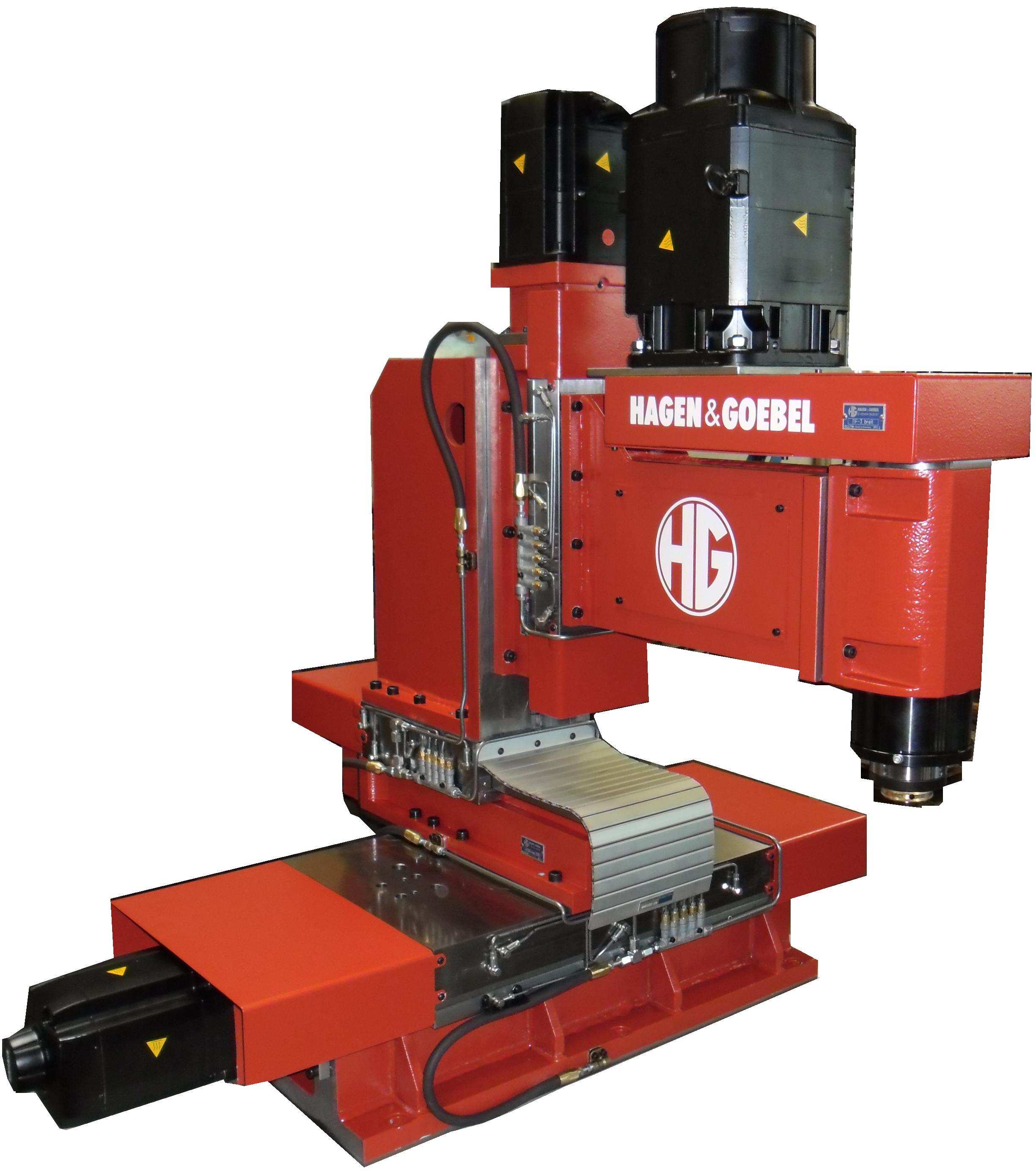

Produktbeschreibung:

3-Achs-Fräsaggregate, vertikal Typ BF3 breit herunterladen
