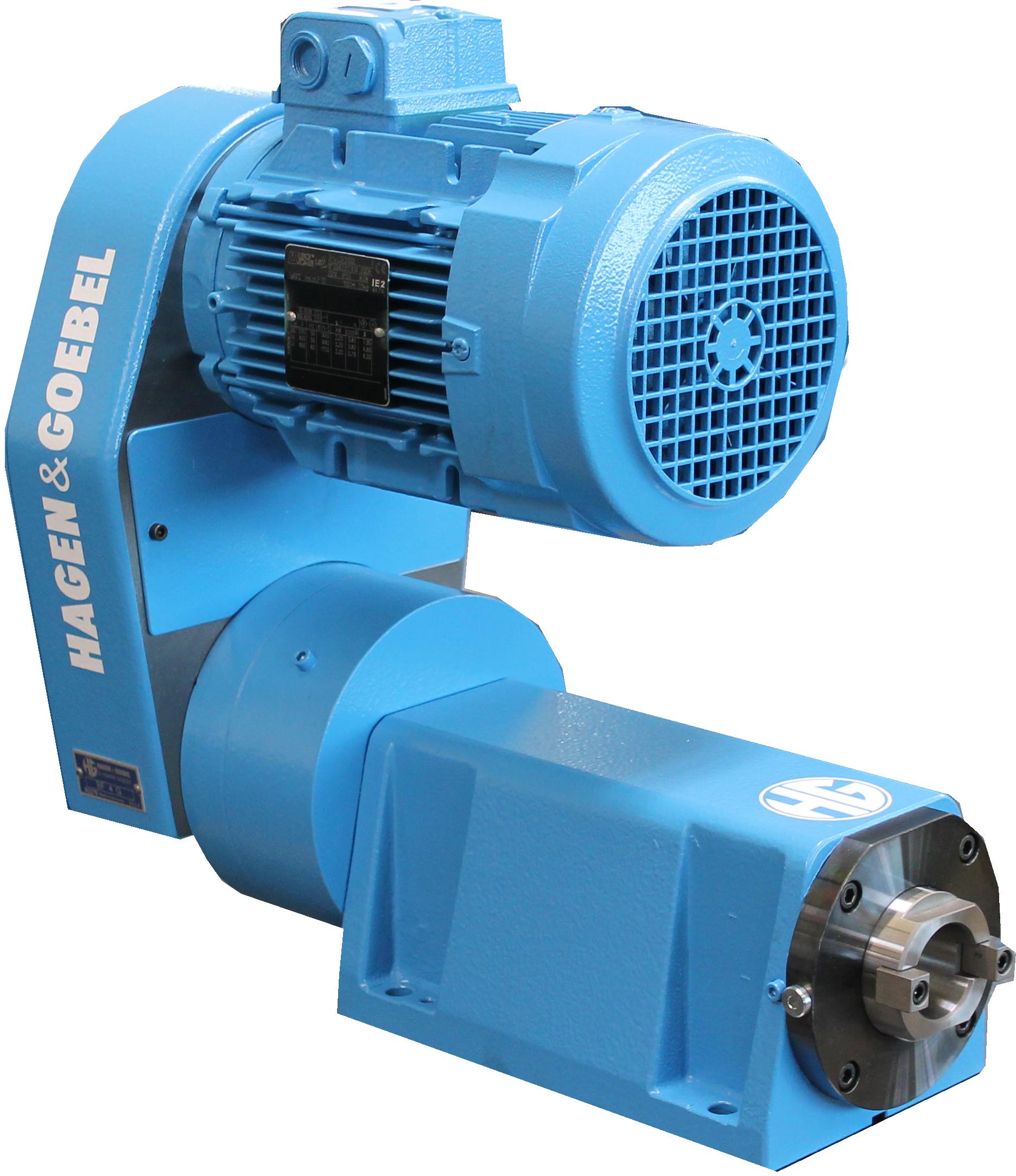

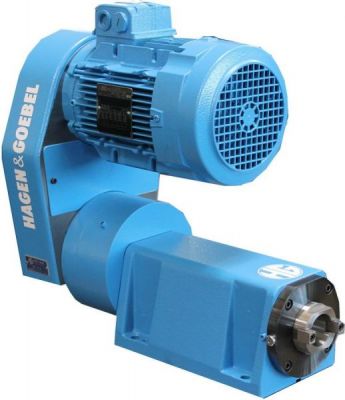

Motor:

Normmotor 2,2-5,5KW
Servoantrieb

Spindellagerung:

Kegelrollenlagerpaar vorn d=Ø 60 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 60 mm
Rillenkugellager hinten

Abdichtung:

Labyrinthring, Sperrluftanschluß

Spindelnase:

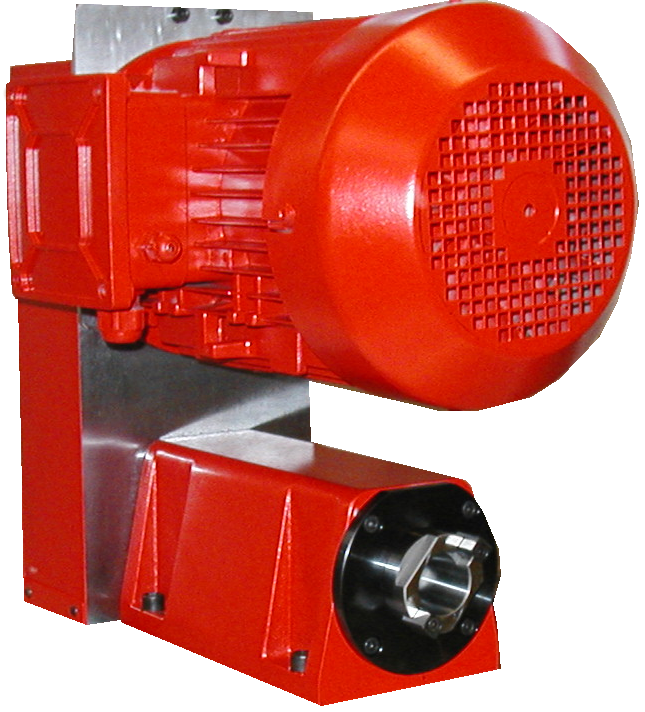

SK40 – Aufnahme ähnlich DIN 2079

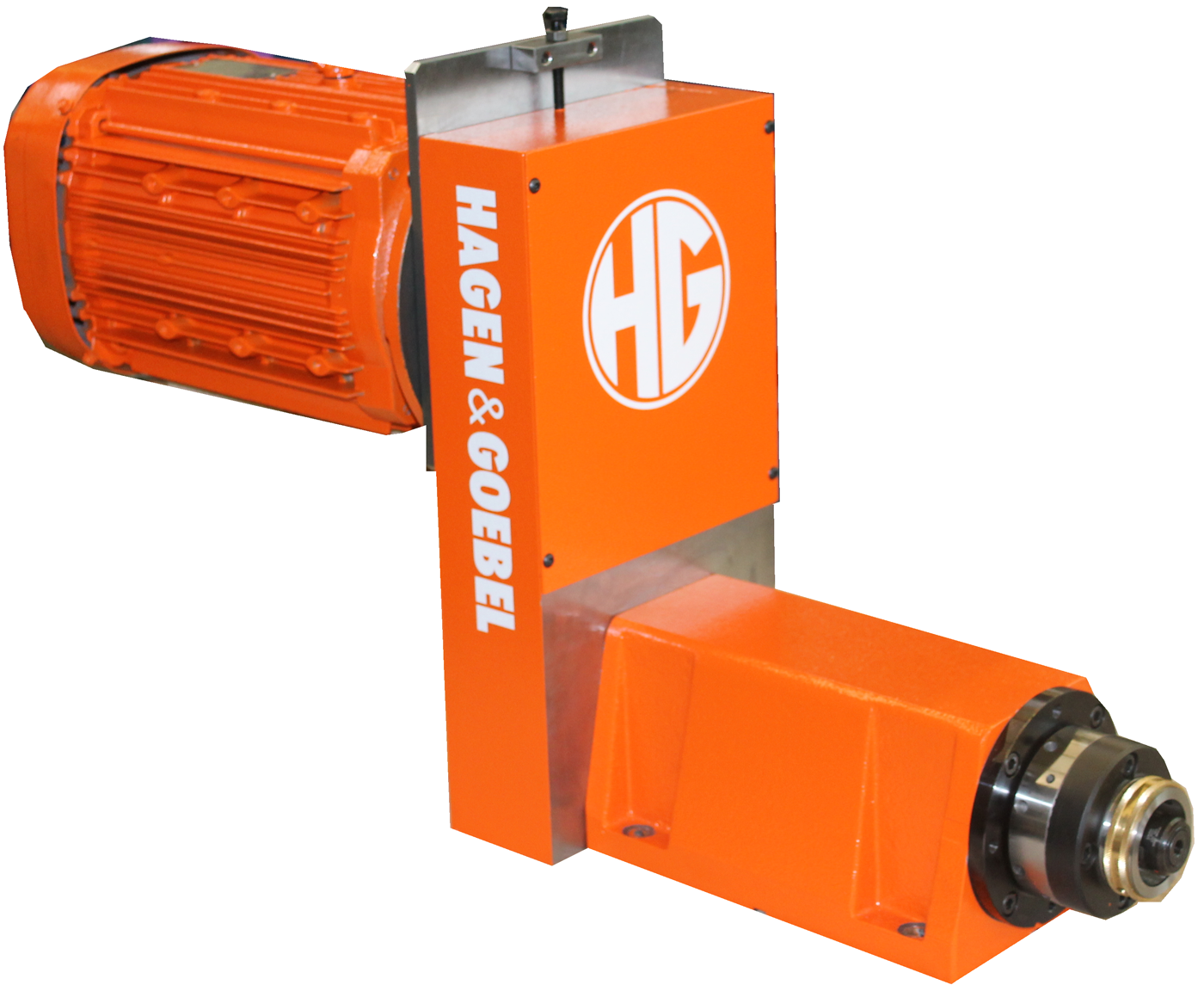

Frontspannsystem HSK-C Gr. 63

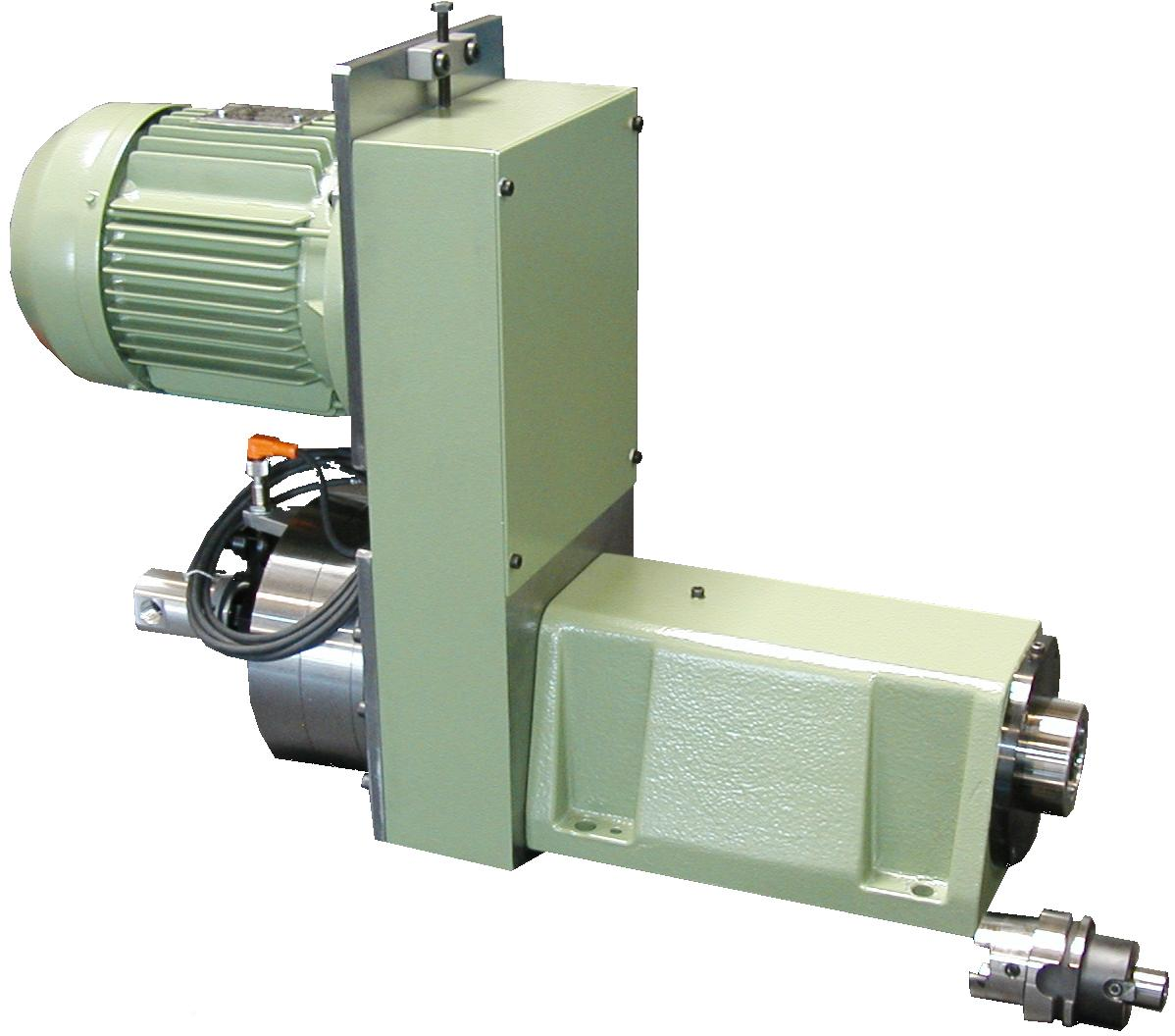

automatischer Werkzeugspanner, pneumatisch betätigt
Drehdurchführung für innere Kühlmittelzufuhr

Riementrieb:

Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar

Drehzahl:

ca. 375-6000 1/min. ca. 12.000 1/min (Servo)

Einbaulage:

horizontal oder vertikal, Spindelnase nach unten

Sonderausf.:

Getriebe 1:2,5, 1:4

Passende Vorschubeinheiten:

H160, H200

Produktbeschreibung:

Spindeleinheit Typ BF 4 herunterladen

Maßblätter/Konstruktionsdateien:

Konstruktionsdateien BF4 herunterladen
